In modernen Elektro- und Industriesystemen geht es beim Kabelmanagement um mehr als nur das Verlegen von Drähten von einem Punkt zum anderen. Der richtige Kabelschutz wirkt sich direkt auf die Sicherheit, die Langlebigkeit der Ausrüstung, die Betriebseffizienz und die Wartungskosten aus. EinWinkelkabelverschraubungwurde speziell entwickelt, um Kabel in einem 90-Grad-Winkel zu führen und gleichzeitig eine sichere Abdichtung, Zugentlastung und Umweltschutz zu gewährleisten. In diesem Artikel werden die Merkmale, Anwendungen, Vorteile, Installationsüberlegungen, Materialauswahl, Wartungspraktiken und Kauffaktoren im Zusammenhang mit Winkelkabelverschraubungen untersucht. Unabhängig davon, ob Sie Ingenieur, Bauunternehmer, Facility Manager, Gerätehersteller oder Beschaffungsspezialist sind, kann Ihnen das Verständnis der Rolle von Winkelkabelverschraubungen dabei helfen, bessere Entscheidungen für Ihre Projekte zu treffen.

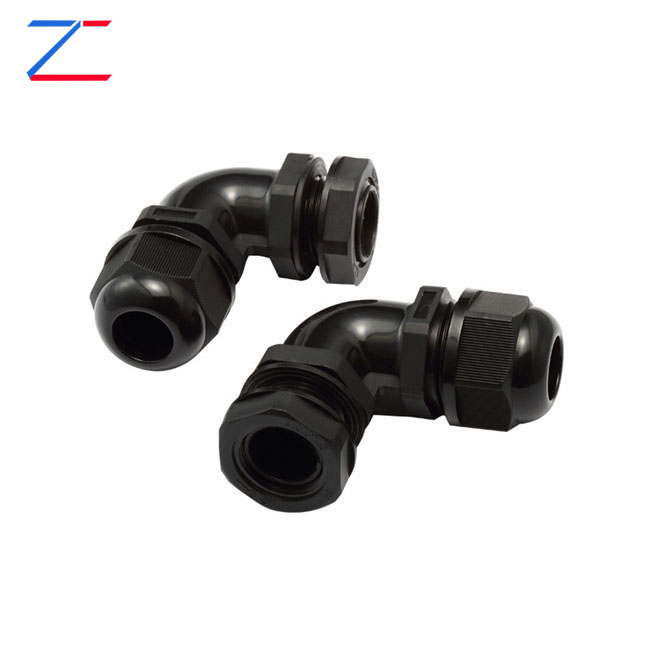

Eine Winkelkabelverschraubung ist ein spezielles Kabeleinführungsgerät, das die Durchführung von Kabeln durch Schalttafeln, Anschlusskästen, Schaltschränke und Gerätegehäuse ermöglicht und dabei die Richtung um etwa 90 Grad ändert. Im Gegensatz zu herkömmlichen geraden Kabelverschraubungen bieten Winkelkabelverschraubungen einen abgewinkelten Pfad, der dazu beiträgt, die Biegebelastung des Kabels zu reduzieren und die Raumnutzung zu optimieren.
Da Industrieanlagen immer kompakter werden, stehen Ingenieure häufig vor Herausforderungen im Zusammenhang mit der Kabelführung. Begrenzter Installationsraum, überfüllte Schalttafeln und anspruchsvolle Umgebungsbedingungen machen herkömmliche Kabeleinführungsmethoden weniger effektiv. Die Winkelkabelverschraubung begegnet diesen Herausforderungen, indem sie eine praktische Lösung bietet, die Kabelschutz, Dichtleistung und Richtungsflexibilität kombiniert.
Diese Kabelverschraubungen werden häufig in Automatisierungssystemen, Telekommunikationsgeräten, Anlagen für erneuerbare Energien, Transportinfrastruktur, Schiffsanwendungen und Industriemaschinen verwendet.
Die Hauptfunktion einer Winkelkabelverschraubung besteht darin, Kabel zu sichern und zu schützen und gleichzeitig ihren Eintrittsweg umzuleiten. Sobald das Kabel die Verschraubung passiert, sorgen Kompressionselemente für eine dichte Abdichtung um den Kabelmantel. Dadurch wird verhindert, dass Verunreinigungen wie Staub, Wasser, Feuchtigkeit, Chemikalien und Schmutz in das Gehäuse gelangen.
Gleichzeitig sorgt die Verschraubung für eine mechanische Zugentlastung. Anstatt das Kabel sofort nach dem Eintritt in ein Panel zu einer starken Biegung zu zwingen, sorgt die Winkelstruktur für einen sanfteren Übergang, der die mechanische Belastung reduziert.
Dieses Design trägt dazu bei:
Obwohl die Ausführungen von Hersteller zu Hersteller unterschiedlich sind, enthalten die meisten Winkelkabelverschraubungen die folgenden Komponenten:
| Komponente | Funktion |
|---|---|
| Körper | Hauptstrukturgehäuse, das Stärke und Halt bietet |
| Kompressionsmutter | Wird für einen sicheren Halt um das Kabel herum festgezogen |
| Dichtungsring | Schafft wasser- und staubdichten Schutz |
| Kontermutter | Sichert die Verschraubung am Gehäuse |
| Ellenbogenabschnitt | Bietet einen 90-Grad-Kabelführungswinkel |
| Klemmmechanismus | Bietet Zugentlastung und Kabelhalterung |
Jede Komponente trägt zur Gesamtleistung der Kabelverschraubung bei und gewährleistet sowohl die Abdichtung gegen die Umwelt als auch den mechanischen Schutz.
Die Beliebtheit von Winkelkabelverschraubungen ist auf mehrere praktische Vorteile zurückzuführen.
Raumoptimierung
Das abgewinkelte Design ermöglicht eine effiziente Kabelführung auf engstem Raum, wodurch Unordnung vermieden und die Organisation in Schaltschränken verbessert wird.
Reduzierte Kabelbelastung
Scharfe Biegungen können mit der Zeit die Kabelleiter und die Isolierung beschädigen. Winkelkabelverschraubungen sorgen für einen sanfteren Übergang, der die Belastung minimiert.
Verbesserter Schutz
Hochwertige Dichtungssysteme schützen Geräte vor Feuchtigkeit, Staub und Verunreinigungen.
Verbesserte Gerätezuverlässigkeit
Geschützte Kabel erleiden weniger Ausfälle, was zu geringeren Wartungskosten und weniger Ausfallzeiten führt.
Professionelles Erscheinungsbild
Die organisierte Kabelführung verbessert die Gesamtästhetik der Installation und vereinfacht die zukünftige Wartung.
Aufgrund ihrer Vielseitigkeit sind Winkelkabelverschraubungen für ein breites Branchenspektrum geeignet.
| Industrie | Typische Anwendung |
|---|---|
| Industrielle Automatisierung | Schaltschränke und SPS-Systeme |
| Erneuerbare Energie | Solarwechselrichter und Windkraftanlagen |
| Marine | Elektrische Systeme an Bord |
| Telekommunikation | Kommunikationsschränke für den Außenbereich |
| Schienenverkehr | Signalsteuerungs- und Energiesysteme |
| Öl und Gas | Ausrüstung für Gefahrenbereiche |
| Konstruktion | Aufbau elektrischer Infrastruktur |
| Rechenzentren | Kabelmanagementsysteme |
Die Fähigkeit, rauen Bedingungen standzuhalten, macht Winkelkabelverschraubungen besonders wertvoll für Außen- und Industrieumgebungen.
Die Materialauswahl hat erheblichen Einfluss auf Leistung und Haltbarkeit.
Winkelkabelverschraubungen aus Messing
Vernickeltes Messing
Edelstahl
Nylon (Polyamid)
Die Auswahl des geeigneten Materials hängt von den Umgebungsbedingungen, mechanischen Anforderungen und Budgetüberlegungen ab.
Die Auswahl des richtigen Produkts erfordert eine sorgfältige Bewertung mehrerer Faktoren.
Eine richtig ausgewählte Kabelverschraubung verbessert die Betriebssicherheit und reduziert zukünftige Austauschkosten.
Um die Leistung der Kabelverschraubung zu maximieren, ist eine ordnungsgemäße Installation unerlässlich.
Eine falsche Installation kann die Wasserdichtigkeit und Zugentlastung beeinträchtigen.
| Besonderheit | Winkelkabelverschraubung | Gerade Kabelverschraubung |
|---|---|---|
| Richtungswechsel | 90 Grad | Direkter Einstieg |
| Raumeffizienz | Exzellent | Mäßig |
| Reduzierung der Kabelspannung | Hoch | Untere |
| Kompakte Installationen | Ideal | Beschränkt |
| Routing-Flexibilität | Vorgesetzter | Basic |
Für Installationen mit begrenztem Platzangebot oder Anforderungen an die gerichtete Kabelführung bieten Winkelkabelverschraubungen häufig die bessere Lösung.
Problem: Wassereinbruch
Lösung: Überprüfen Sie die Unversehrtheit der Dichtung und stellen Sie sicher, dass sie ordnungsgemäß festgezogen ist.
Problem: Kabelrutsche
Lösung: Überprüfen Sie die Kompatibilität der Kabelgröße und die Komprimierungseinstellungen.
Problem: Korrosion
Lösung: Wählen Sie korrosionsbeständige Materialien wie Edelstahl.
Problem: Gehäuse gerissen
Lösung: Vermeiden Sie zu starkes Anziehen und verwenden Sie Produkte, die für die Umgebungsbedingungen geeignet sind.
Problem: Nicht genügend Platz
Lösung: Verwenden Sie kompakte Winkelkabelverschraubungsdesigns, die speziell für enge Installationen entwickelt wurden.
Regelmäßige Wartung trägt dazu bei, die Lebensdauer zu verlängern und die Systemzuverlässigkeit aufrechtzuerhalten.
Vorbeugende Wartung ist deutlich kostengünstiger als Notfallreparaturen aufgrund von Kabelausfällen.
Während sich die Industrie in Richtung stärkerer Automatisierung und Digitalisierung bewegt, entwickeln sich Kabelmanagementlösungen weiter.
Hersteller investieren stark in innovative Kabelschutzprodukte, um den immer anspruchsvolleren Betriebsanforderungen gerecht zu werden.
F1: Was ist der Hauptzweck einer Winkelkabelverschraubung?
Sein Hauptzweck besteht darin, Kabel sicher in einem 90-Grad-Winkel zu verlegen und dabei Abdichtung, Schutz und Zugentlastung aufrechtzuerhalten.
F2: Sind Winkelkabelverschraubungen wasserdicht?
Viele Modelle sind mit hohen IP-Schutzarten wie IP66, IP67 oder IP68 ausgestattet und bieten eine hervorragende Beständigkeit gegen Wasser und Staub.
F3: Welches Material eignet sich am besten für Meeresumgebungen?
Aufgrund seiner hervorragenden Korrosionsbeständigkeit wird im Allgemeinen Edelstahl bevorzugt.
F4: Können Winkelkabelverschraubungen im Freien verwendet werden?
Ja. Für den Außenbereich geeignete Produkte sind speziell darauf ausgelegt, UV-Strahlung, Feuchtigkeit und Temperaturschwankungen standzuhalten.
F5: Wie bestimme ich die richtige Drüsengröße?
Messen Sie den Außendurchmesser des Kabels und passen Sie ihn an den vom Hersteller der Verschraubung angegebenen Klemmbereich an.
F6: Sind Winkelkabelverschraubungen für die industrielle Automatisierung geeignet?
Absolut. Sie werden häufig in Schalttafeln, Robotik, Sensoren und Industriemaschinen eingesetzt.
F7: Wie lange halten Kabelverschraubungen normalerweise?
Die Lebensdauer variiert je nach Materialqualität und Umgebungsbedingungen, hochwertige Kabelverschraubungen können jedoch viele Jahre lang zuverlässig funktionieren.
Eine Winkelkabelverschraubung ist weit mehr als ein einfaches Kabelzubehör. Es dient als entscheidende Komponente für Kabelschutz, Zugentlastung, Umweltabdichtung und effiziente Kabelführung. Von industriellen Automatisierungs- und erneuerbaren Energiesystemen bis hin zu Schiffsinstallationen und Telekommunikationsinfrastruktur tragen Winkelkabelverschraubungen erheblich zur Systemzuverlässigkeit und -sicherheit bei.
Durch die Auswahl des geeigneten Materials, der richtigen Größe, des Dichtungsgrads und der Installationsmethode können Unternehmen die Leistung ihrer Geräte verbessern, die Wartungskosten senken und die Lebensdauer der Kabel verlängern.
